220v电动葫芦接线图与接线操作

220v电动葫芦是一种常用的小型起重设备，它的普及应用给人们的生活以及工作带来了不少的便利，在我们购买回电动葫芦之后，有些用户的环境较为特殊，还需要自行重新接线，今天猎雕起重就主要为大家讲解220v电动葫芦接线图与接线操作。

220v电动葫芦接线图：

如果要是接线错误，那就容易导致电动葫芦2个接触器被烧毁，电线也会烧毁了。其实220v电动葫芦的接线按钮有2个，一个上升按钮，按就上升，松开就停机，反之就下降，这是简单的问题，也就是说最基本的电动互锁正反转。

电动葫芦的急停一般直接串在主接触器控制回路的，一般是两种样式：波动开关。按钮自锁；对于有大小车的葫芦，因为有两个变压器，我们一般改为只用打车控制箱内的。

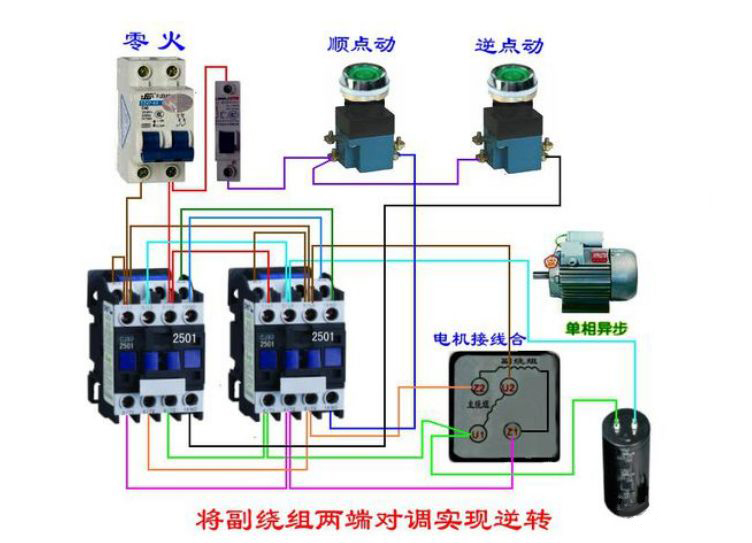

220v电动葫芦副绕组接线示意图：

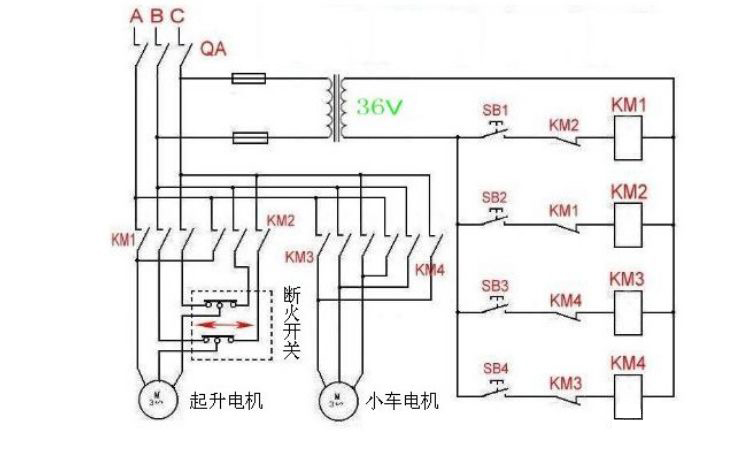

220v电动葫芦整体控制接线图：

220v电动葫芦控制箱自带的变压器拆掉，36v直接用小车滑线引过来，拆掉变压器不是为了省钱啥的，主要是考虑大小车二次部分也有电气连接，有时两个变压器相位不同会烧保险或线圈，减去一个变压器，故障点也少了一个。如果自己不是专业的电力接线人员，不建议自行修改接线，可请专业人员进行。

对于220v电动葫芦接线问题就讲到这里啦，如果您还有什么不了解的，或是想要购买电动葫芦，可以随时联系我们咨询。猎雕起重专业生产各类电动葫芦。
