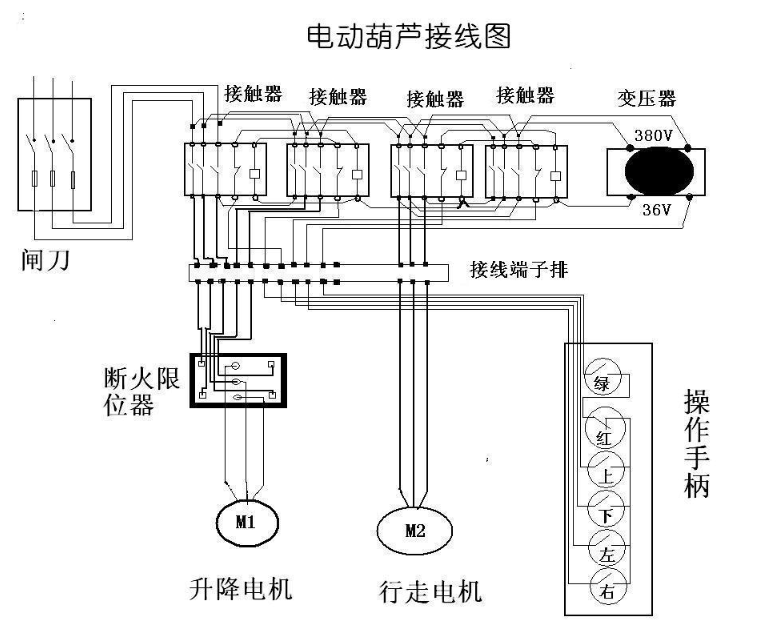

钢丝绳电动葫芦的接线详解

接线是钢丝绳电动葫芦安装中的一个重要环节，现在就钢丝绳电动葫芦的接线进行一下叙说，有利于大家更准确的了解。

控制回路要先将分别控制正反转接连的两个按钮串联接好，然后将两个分别控制正反转主张的两个按钮并联接好后与停钮的一端接好，停钮的另一端准备与电源联接。

然后再把分别正转反转主接触器的常开辅佐接点，分别并联在各自相对应的启动按钮两端，之后再将各自主接触器的常闭辅佐接点串联到对方的启动回路中。

也就是说正转的常闭串接在反转启动按钮的一端，相对应反转的常闭接点要与正转的启动按钮一端串联，起到互锁的作用，(说正转运行时期接触器常闭辅佐接点会将反转的启动回路断开，反之则依然是这个道理。为的是避免同时期按下下按钮会构成一次回路的相间短路，这个待会再说明)。

然后将两个常闭接点的另一端分别与所对应的启动回路的主接触器的线圈一段进行联接(就是说控制正转地启动的回路就串接正转接触器的线圈一段，反转起动控制回路就与反转的主接触器线圈一端串接，不要弄混了)，将两个线圈的另一端并联接在一起后接入热继电器的常闭接点的一端。

热继电器常闭接点的另一端准备与中性点N或另一相线联接，这要看主接触器线圈的电压(220V就与中性点N联接，380v的话就接其他一相线)，还需要在控制回路的最前端即接连按钮准备接电源的一端在接相线制前要经过一个控制稳妥，现在只能说控制回路接好了。

对于钢丝绳电动葫芦接线就讲到这里啦，希望可以给大家带来帮助，如果您使用电动葫芦期间遇到了什么不了解的问题，可以随时联系我们咨询，我们技术人员会为您提供专业的采购和技术支持服务。
